上海晶须复合材料制造有限公司

六钛酸钾简介

钾hexatitanates化学式为K2O 6TiO2或•K2Ti6O13。

hexatitanates钾晶体结构属于单斜晶系C2 / m，点群的octatitanates钾晶体结构，配位数为6，由TiO6八面体共边角连接的隧道结构形式，在隧道中钾离子，隧道与晶轴平行的轴，晶体结构图如下：

hexatitanates钾的晶体结构图

hexatitanates钾的晶体结构图表明，K +离子的形式封闭隧道结构使他们从周围的环境，使钾离子不能突破这些隧道层，耐腐蚀。

钾hexatitanates有独特的性能，因为对K +离子的结构的耐腐蚀。

1、优良的耐腐蚀

表现在吸收水分，通常，钾hexatitanates不反应的酸，碱和盐，也不要混合有机溶剂。

2、优良的力学性能

钾hexatitanates主要用于增强材料的塑料，轻金属等。钾hexatitanates晶须替代玻璃纤维的性质类似的前提下使热塑性纤维，它克服了缺点GFRC：预制件脱模后容易变质；制件表面粗糙；所制造的零件

精密成型或形状复杂，由树脂和玻璃纤维的流动性是不同的，如一些零件等会出现一些纤维领域；如果有关节，关节和周围的刚度明显不同；严重破坏机理和成型模具。用钾hexatitanates代替传统的石棉摩擦材料，摩擦系数与温度几乎没有改变，它克服了石棉纤维的产品增加明显的摩擦系数，使"死"现象。

3、优异的隔热性能

对钾hexatitanates晶须导热系数很小，这是0.054 W / M•K在室温下，在800℃只是0.017w／m•K，钾hexatitanates晶须具有负温度系数。与传统的石棉保温材料相比，钾hexatitanates晶须具有鲜明的特点：无毒、性能稳定；使用温度很高，达1000℃；寿命长；不发生"焚烧"现象，不污染环境等。替代传统的石棉材料，无论是性能和成本，hexatitanates钾晶须或相当的理想材料。

4、高红外反射和吸收声音–高温特性

事实上，hexatitanates钾晶须高红外反射性能的主要原因之一为保温材料。

5、良好的相容性

与无机或有机物的相容性，超细，几乎不存在界面反应，并在大多数情况下不需要表面处理，提高其使用范围。

钾hexatitanates晶须的主要指标生产晶须复合材料制造有限公司上海，如下：

摩擦材料

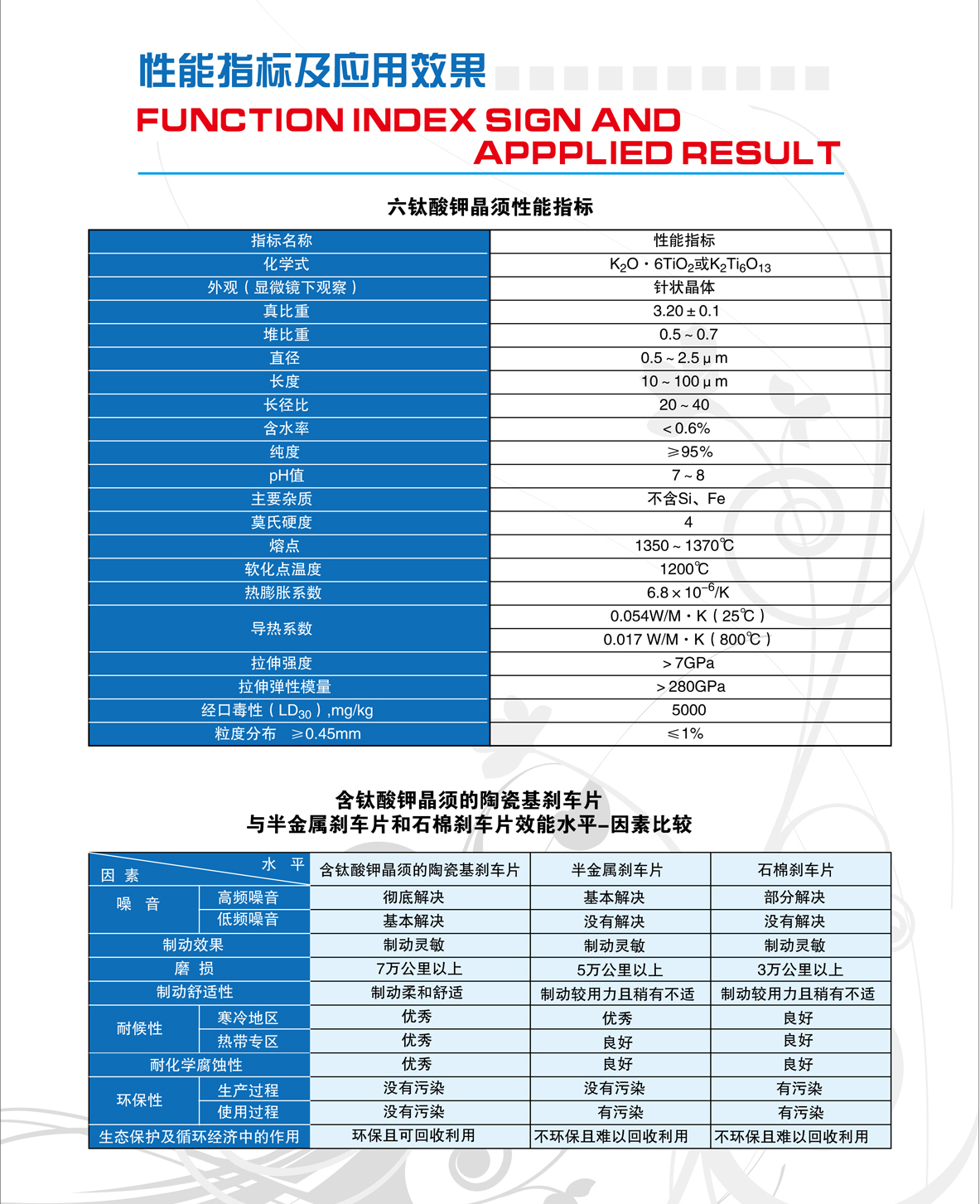

性能指标及应用效果

钛酸钾增强塑料的用图表

高温保温材料

上海晶须复合材料制造有限公司多年来一直致力于高品质的高温保温材料的开发与应用，目前由其研制的JX复合高温保温材料，为用户解决了世界性的隔热难题。

JX复合高温保温材料是一种新型隔热保温材料，具有非常好的隔热性能和耐高温性，防腐蚀性等功能。常用于组建高温作业下的工业炉、热场，能大大有效地起到保温效果，阻绝热量流失，因此可起到简化加热工艺，降低反应堆所需的功率，稳定反应温度，减少能源消耗，持续节能的效果。

JX复合高温保温材料采用钛酸钾晶须发泡后与耐高温材料复合制作基料，在1450℃温度下定型制成。产品利用了钛酸钾晶须优良的红外线反射率，使制作出的产品具有良好的储热功能，从而达到高效的隔热保温功能。

JX复合高温保温材料颠覆了传统保温材料的保温原理。通过发泡钛酸钾晶须储存热量，当炉内温度降低时释放热量，来达到长时间的均恒保温，可谓是高温保温领域的一次革命。

由于JX复合高温保温材料的热储藏能力，使炉子所需的加热功率和加热时间明显降低，从而达到节能百分之三十左右的效果。

经过上海晶须复合材料制造有限公司大量的实验研发，产品现在可分为三种：一、耐高温1790℃，导热系数 0.316W/(m•k)；二、耐高温1650℃，导热系数0.250W/(m•k)；三、耐高温1650℃，导热系数0.250W/(m•k)。

目前，这种保温材料已应用在多元化单晶硅生产炉的保温层中。出于节能角度考虑，建议可将保温层分为三层。第一层保温砖红外线反射达到数值63.9，并能耐1790℃的高温，导热系数 0.316W/(m•k)；第二层保温砖红外线反射59，耐火度1650℃，导热系数0.250W/(m•k)；第三层保温砖红外线反射54，耐火度1330℃，导热系数0.247 W/(m•k)。这样既节约成本，又能起到预期节能效果。由于JX复合高温保温材料制造的保温砖具有良好的抗折3.2MPa和耐压强度16.6MPa，可以将其运用在大型炉内。

隧道窑

工业电炉

燃气工业炉

燃气工业炉

欢迎国内各行业的客户和专家与我们联系，合作推广这种新型节能隔热材料，为我国的节能降耗和可持续发展，以及由此导致的低碳排放工程作出应有的贡献！

JX复合高温保温材料（砖）特点

一、 红外线储热功能。

二、 耐火度高（1800℃）。

三、 导热系数低，0.3左右。

四、 抗压强度好。

五、 折弯强度好。

六、 防腐蚀功能。

六 钛 酸 钾 晶 须 涂 料

1． 涂料对六钛酸钾晶须的要求

作为涂料的填料，因为涂层一般只有数十微米厚，因此，要求填料的粒度不能太大。六钛酸钾晶须本身的长度在30μm左右，直接使用会使涂层表面不平整。为此，上海晶须复合材料制造有限公司使用机械方法，将六钛酸钾晶须加工成粒度为1～3μm的颗粒，便于在各种涂料中使用。

2． 六钛酸钾晶须在涂料中的作用

（1）提高涂层的硬度，不改变原涂料的表面丰满度；

（2）提高涂层的耐磨性能；

（3）提高涂层的耐热温度，扩大了涂料的使用范围；钛酸钾材料的加入，对涂层起阻燃作用，提高了安全性；

（4）由于六钛酸钾本身的高红外线反射率和优良的化学稳定性，使涂层与环境的温差变小，特别是在有阳光照射和热能传递的区域，部分能量反射,减小了阳光辐射或热能传递给涂层引起的色差，从而延长了涂层的使用寿命；

（5）六钛酸钾本身不吸收微波和射线，甚至在核辐射条件下，也不会被破坏，可以作抗辐射（包括核辐射）涂料的填料；

（6）与大部分有机和无机黏合剂的相容性好，无需进行表面处理即可作为填料使用。

3． 应用简述

钛酸钾晶须的使用情况列于下表中

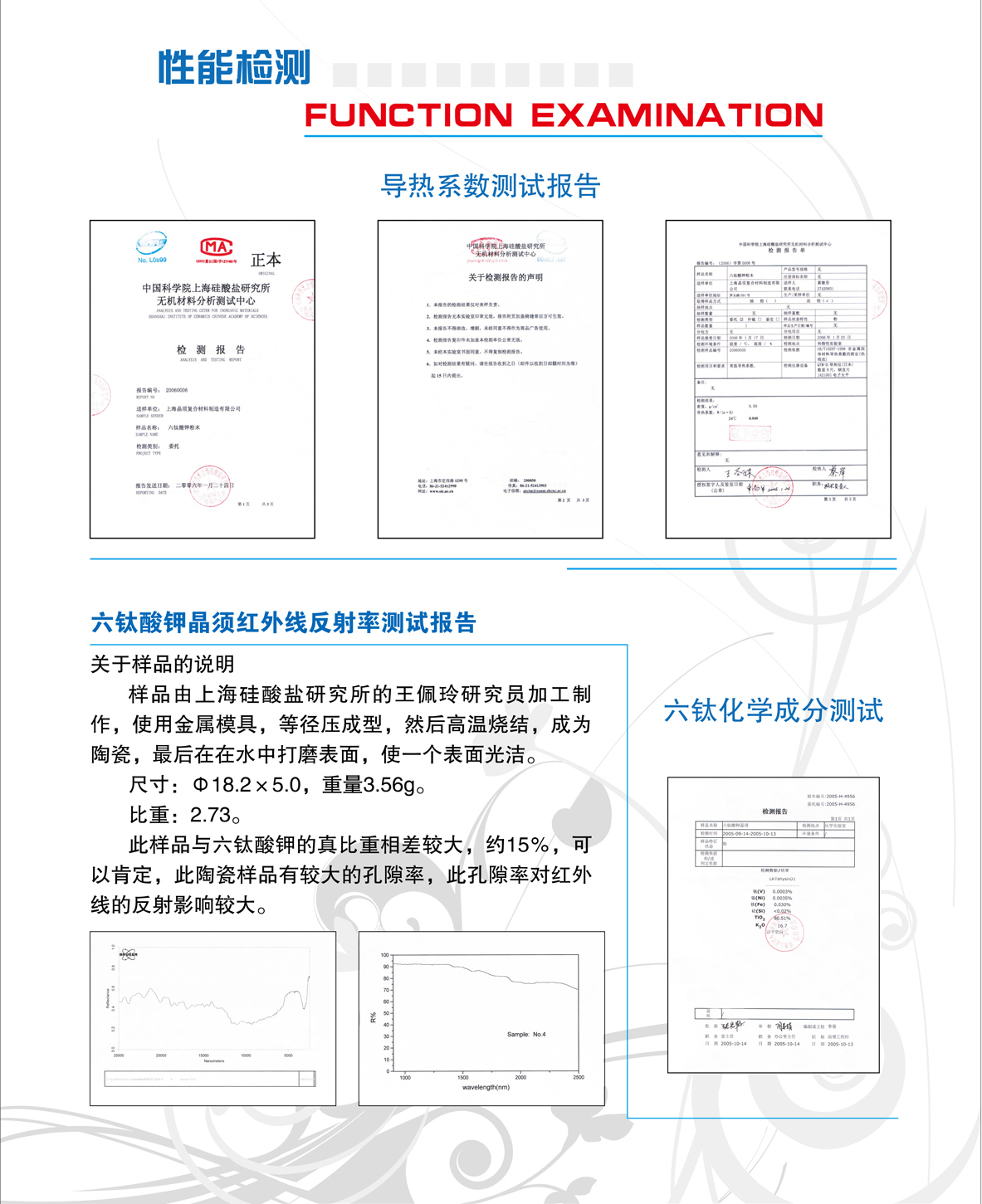

性能检测
